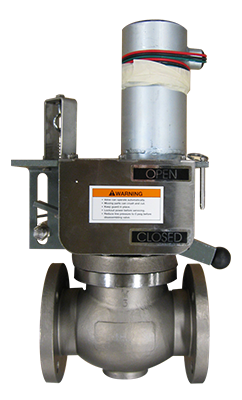

旋转电磁阀
旋转系列电磁阀是一种旋转特殊电磁阀,通径范围:1/2 -- 6".ER系列旋转电磁阀最为明显的性能优势就是能为腐蚀性介质或超高低温提供应用服务,因为电磁阀所有与介质接触的部件材料可以根据具体应用量身定制;包括常见的材质如:不锈钢和一般型铜材,同时还包括一些特殊应用材质,如:海军铜、哈氏合金、蒙
具体详情请致电 0755-86575299

二位二通--ER系列电磁阀阀

  这些旋转阀有一个入口和一个出口,电磁阀可以进行满足最大流量完全打开或关闭.  常开(故障打开)和常闭(故障关闭)配置均可用,电磁阀只是单向流动控制,流动方向在阀体铸件上的压花箭头表示。
无需打开压差。 所有阀门从零到最大压力在表中列出.


通径规格  (英寸) Cv

电磁铁

最大工作压力(PSI) 净重(磅) 参考尺寸 (英寸)
直动式 先导式 A
NPT
A
150#
A
300#
B C D
常闭型 常开型 常闭型 常开型
1/2 5.6 400 500 400 2160 2160 13 3.25 5.50 6.00 12.5 7.0 5.0
800 2160 2000 NA NA 18 14.5
3/4 8.5 400 125 100 1200 1200 15 3.50 5.75 6.50 12.8 8.5 5.5
800 800 720 NA NA 20 14.8
1 11.9 400 50 50 1200 1200 18 4.13 7.00 7.25 13.0 9.2 5.5
800 375 300 NA NA 23 15.0
1-1/2 46.4 400 10 10 500 450 25 4.94 7.63 8.25 15.5 12.0 7.0
800 75 75 1200 1200 30 17.5
2 67.2 400 5 5 200 200 45 6.00 9.00 9.63 16.0 14.0 8.0
800 25 25 720 720 50 18.0
3 152 800 NA NA 275 275 78 NA 9.50 NA 20.5 20.0 10.0
4 215 800 NA NA 150 150 135 NA 11.50 NA 22.0 21.5 11.0
6 468 800 NA NA 75 60 275 NA 16.00 NA 24.0 22.0 11.5



二通---ER系列电磁阀

电磁线圈特性:
   -- H 级,占空比:连续
   -- 18“长、18#规格导线
电磁铁外壳:
     碳钢 - 线圈外壳完全密封焊接
     NEMA 4(防水)
     NEMA 7(防爆)
     NEMA 4X 可选     1级,1类,B,C和D组

导管连接:1/2“NPT; 交流电压适用于50和60赫兹.

ER电磁阀具有以下认证:





电磁铁系列 电 压 浪涌电流* 维持电流
400 24V AC/DC 18.0 1.0
48V DC 12.0 0.6
120V AC/DC 5.0 0.3
240V AC/DC 4.0 0.1
800 24V AC/DC 27.0 2.0
48V DC 25.0 1.0
120V AC/DC 16.0 0.5
240V AC/DC 8.0 0.2

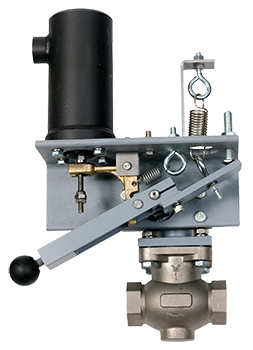

紧急跳闸

    手动复位,当出现紧急关闭状态时,紧急关闭阀立即停止流体流动。

        --- 电气跳闸:阀门立即关闭电气信号.手动重置打开。 *

        --- 在功率损失时关闭跳闸:当功率损失时阀门立即关闭.手动重置打开. *

        --- 热启动关闭:阀门在135°F,165°F,212°F,286°F或386°F时立即关闭.手动重置打开。 +



   手动复位,紧急放电阀在出现紧急情况时立即释放液体。用于紧急转储,泄流或清洗系统。

        --- 电气跳闸:阀门立即打开电信号.手动复位关闭。 *

        --- 断电时开启行程:阀门立即在电源损失时打开.手动复位关闭。 *

        --- 热启动:阀门立即在135°F,165°F,212°F,286°F或386°F开启。手动复位关闭。 +



*一旦跳闸,操作人员必须手动复位阀门。

+复位阀门需要更换熔丝。

产品工作原理特征:全电动阀控制过程液体和气体,无需辅助气动或液压系统。
---- 常闭(通电打开):通电时阀打开,断电时关闭,也称为“失效关闭”.


要么:---- 常开(通电关闭):通电时阀关闭,断电时打开,也称为“故障打开”.


ER电磁阀是最能满足您以下需求...
- 3"的大通径电磁阀已获得UL/CSA认证(UL/CSA);
- 强腐蚀性流体(液体或气体);
- 超大型通径规格要求 (4” 或 6”);
- 实用性功能组合,如:位置开关和手动操作;
- 各种跳闸选项,如:功率损失跳闸、可熔断(热启动),电气跳闸;
- 超高温应用,最高温度可以达287℃;
- 拥有超强防水、潜水或防爆电气结构外壳保护.
